Elektronski balans magnet

Elektronska ravnoteža

Elektronska vaga je vrlo precizan uređaj za mjerenje mase, koji se široko koristi u školama, laboratorijama i tvornicama zbog svoje preciznosti, brzog vremena odziva, visoke pouzdanosti i lakoće rada. Na njegov razvoj značajno su utjecali napretci senzorskih, elektronskih i mikroračunarskih tehnologija. Jedna primena livenih Alnico magneta je njihova upotreba u elektromagnetnom sistemu elektronskih vaga.

Osnovni princip

Rad elektronske vage zasniva se na ravnoteži između elektromagnetne sile i gravitacije. Njegove glavne komponente uključuju napajanje, pretvarač ravnoteže elektromagnetne sile, fotoelektrični senzor, tastaturu, displej i kontrolni krug.

U stanju bez opterećenja, pretvarač ravnoteže elektromagnetne sile ostaje uravnotežen. Kada se predmet postavi na vagu, položaj pokretne zavojnice se pomera, menjajući intenzitet svetlosti koji detektuje fotoosetljivi element. Ova promjena utiče na izlaznu struju, koju obrađuje mikroprocesor. Mikroprocesor prilagođava struju u pokretnoj zavojnici, vraćajući pretvarač u prvobitni položaj. Istovremeno, mikroprocesor pretvara trenutnu varijaciju u digitalni signal, brzo prikazujući masu objekta.

Elektromagnetska sila FFF koju generiše pokretni kalem jednaka je gravitacionoj sili objekta, koja se može izraziti kao:

gdje je mmm masa objekta, a ggg je ubrzanje zbog gravitacije. Jednačina sile takođe uključuje magnetnu indukciju BBB, ugao θ\thetaθ između naelektrisanog provodnika i magnetnog polja, i efektivnu dužinu LLL i struju III pokretne zavojnice. Posebno, sin⁡θ=1\sin \theta=1sinθ=1, pojednostavljujući izraz.

Izvori greške

Nekoliko faktora može dovesti do grešaka u elektronskim vagama:

Varijacije gravitacionog ubrzanja:Razlike u lokalnom gravitacionom ubrzanju mogu uticati na merenja.

Promjene temperature:Temperaturne fluktuacije, uzrokovane uvjetima okoline ili pregrijanim elementom prekomjerne struje, mogu utjecati na performanse. Predgrijavanje vage prije upotrebe omogućava magnetu da postigne termičku ravnotežu, smanjujući greške vezane za temperaturu.

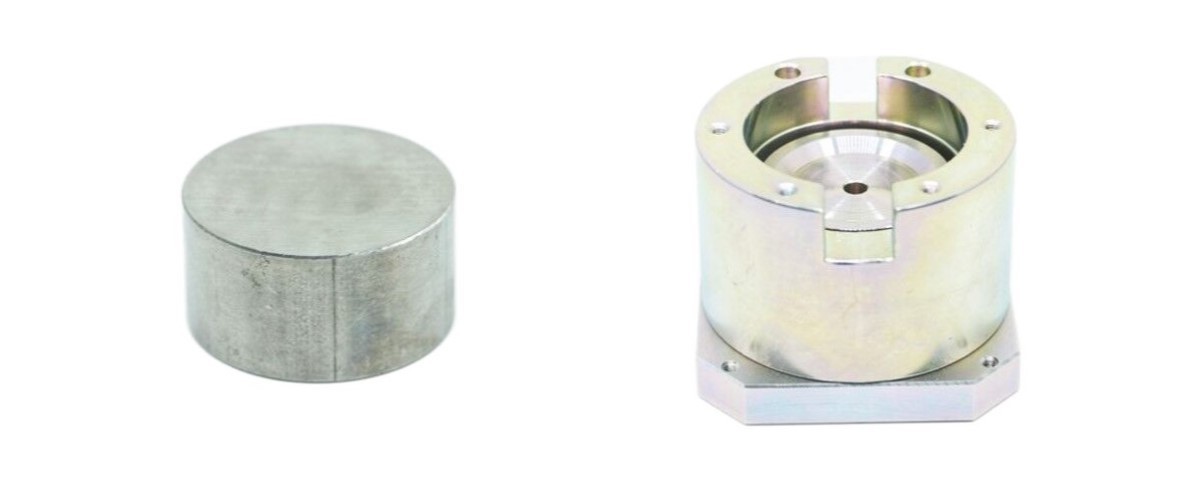

Elektronski balans magneti i sklop

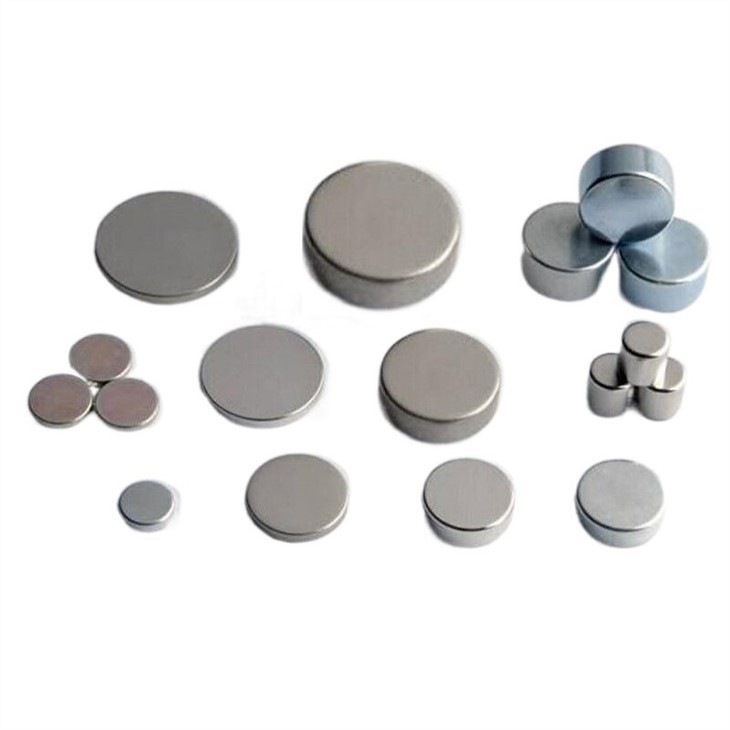

Da bi se greške uzrokovane temperaturom svele na minimum, poželjni su magneti s niskotemperaturnim koeficijentom.Samarijum kobalt magnetinude izuzetnu termičku stabilnost i podržavaju širok raspon mjerenja, ali su skupi. U većini slučajeva,liveni Alnico magnetisu optimalan izbor za elektronske vage zbog svoje isplativosti i pouzdanih performansi.
