Zatvorena petlja kroz koju se koncentrira magnetni tok naziva se magnetsko kolo. Magnetni sistem magnetnog separatora treba da generiše magnetno polje određene jačine i zahteva da se većina magnetnog fluksa u magnetnom polju koncentriše kroz prostor za sortiranje. Visina, širina, poluprečnik i broj polova magnetnog sistema, razlika magnetskog potencijala između susednih magnetnih polova, nagib polova, omjer širine polova i širine razmaka polova, oblik pola i lice pola, i udaljenost od lica pola do centra njegovog rasporeda, udaljenost i tako dalje imaju veliki uticaj na karakteristike magnetnog polja.

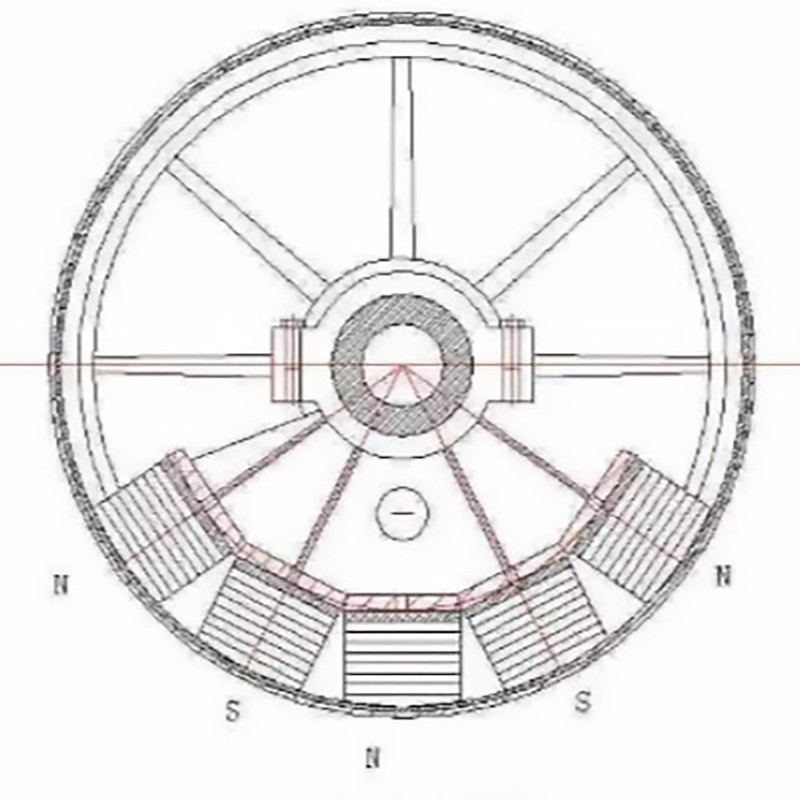

Kao što je prikazano na slici, magnetni separator je uzet kao primjer. Dio magnetnog kola ima petopolni magnetni sistem. Svaki magnetni pol je napravljen od blokova trajnih magneta ferita i NdFeB, a pričvršćen je na magnetnu vodeću ploču vijcima kroz središnji otvor magnetnog bloka. Iznad je magnetna vodeća ploča pričvršćena na osovinu cilindra kroz nosač, magnetni sistem je fiksiran i cilindar se može rotirati. Polaritet magnetnih polova je raspoređen naizmjenično duž obima, a polaritet je isti duž aksijalnog smjera. Valjak od nemagnetnog materijala od nerđajućeg čelika postavljen je izvan magnetnog sistema. Nemagnetski materijal se koristi da spriječi da linije magnetnog polja uđu u zonu selekcije kroz cilindar i da formiraju magnetni kratki spoj s cilindrom. Dijelovi rezervoara koji se nalaze u blizini magnetnog sistema također trebaju biti izrađeni od nemagnetnih materijala, a ostali od običnih čeličnih ploča ili ploča od tvrde plastike.

Za separator permanentnih magneta, permanentni magnet je najvažnija komponenta, a kvalitet permanentnog magneta određuje njegove karakteristike performansi. Trajni magneti magnetnih separatora uglavnom se prave određene veličine (na primjer, dužina × širina × visina=85 × 65 × 21 mm), pa se obično nazivaju blokovi trajnih magneta ili jednostavno magnetni blokovi. Materijali sa trajnim magnetom koji se mogu koristiti kao magnetni sistem magnetnog separatora uključuju ferit permanentnog magneta, alnico, gvožđe hrom kobalt i mangan aluminijum gvožđe, materijale trajnog magneta samarijum kobalt i materijale neodimijum gvožđe bor trajni magnet. Trenutno, glavni materijali sa trajnim magnetima koji se koriste u domaćoj opremi za magnetnu separaciju su uglavnom ferit permanentnih magneta (stroncij ferit, barijum ferit), a zatim NdFeB trajni magnetni materijali.

U projektovanju magnetnog sistema potrebno je izabrati koji materijal permanentnog magneta koristiti u skladu sa specifičnim uslovima različitih aspekata. Faktori koji utiču mogu se sažeti u sledeće aspekte:

1. Jačina magnetnog polja: U određenom radnom prostoru treba stvoriti konstantno magnetno polje. Jačina ovog magnetnog polja određuje koju vrstu materijala trajnog magneta koristiti. Magnetska svojstva NdFeB trajnih magneta su mnogo veća od onih ferita.

2. Zahtjevi za stabilnost magnetnog polja, odnosno utjecaj i prilagodljivost materijala permanentnih magneta na faktore okoline kao što su temperatura, vlažnost, vibracije i udari

3. Mehanička svojstva, kao što su žilavost, fleksibilnost i čvrstoća na pritisak magneta, itd.

4. Faktor cijene
