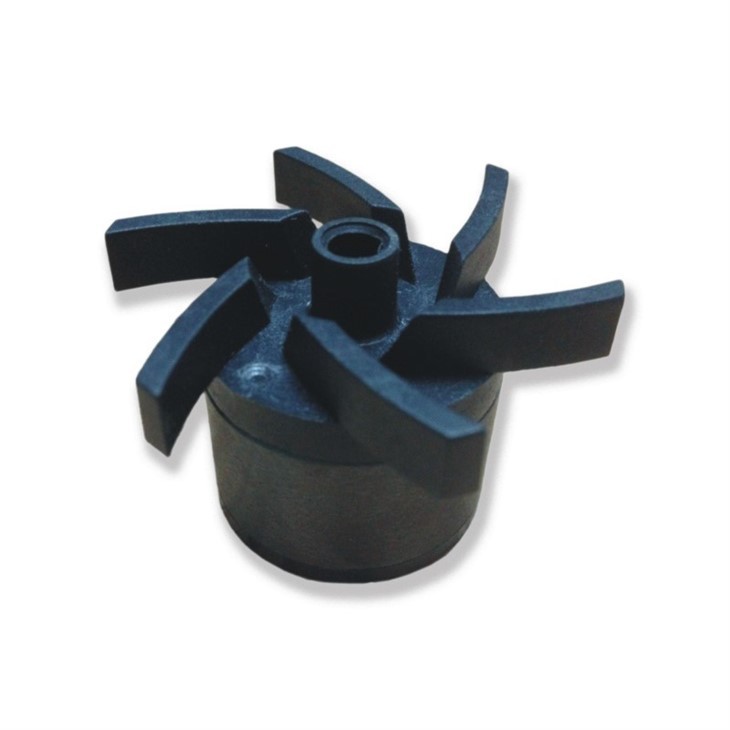

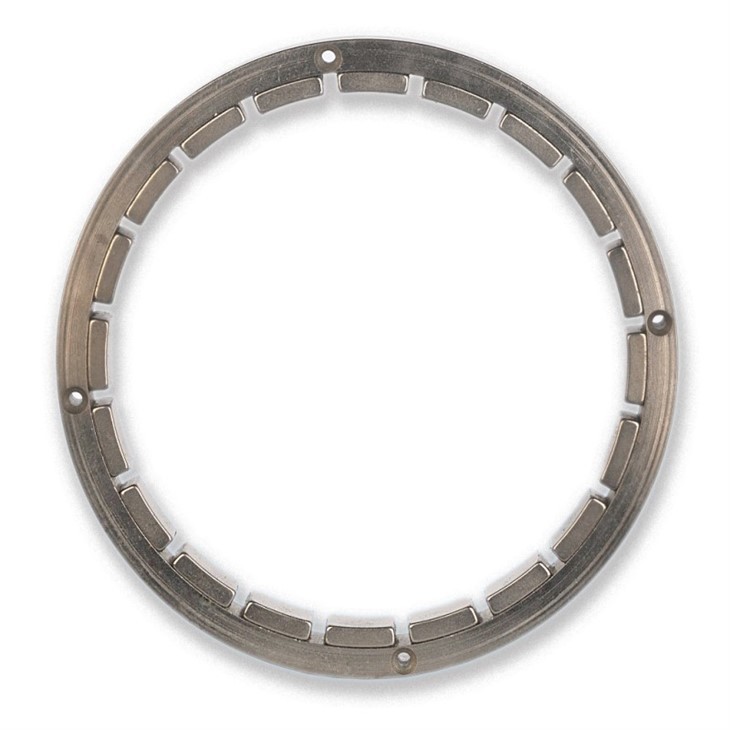

Sklop magnetnog rotora

Sklop magnetnog rotora

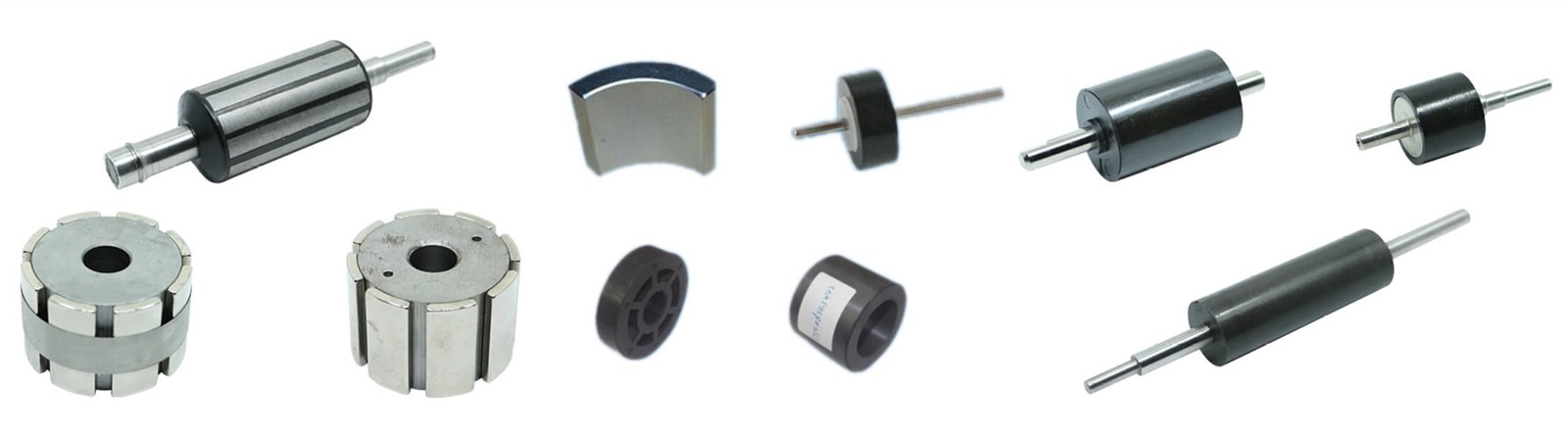

Rotorski sklopovi, jedan od najreprezentativnijih magnetnih sklopova, sastoje se od željezne komponente i trajnog magneta. U stvarnosti, ovisno o primjeni, tipu motora i proceduri montaže, vezani magneti, magneti od sinterovanog ferita, magneti od sinteriranog samarijum kobalta i magneti od sinterovanog neodimijuma mogu se koristiti za sklopove rotora. Treba napomenuti da su sklopovi također opremljeni laminiranim magnetima proizvedenim tehnologijom segmentacije magneta kako bi se smanjili gubici vrtložnih struja.

Struktura:

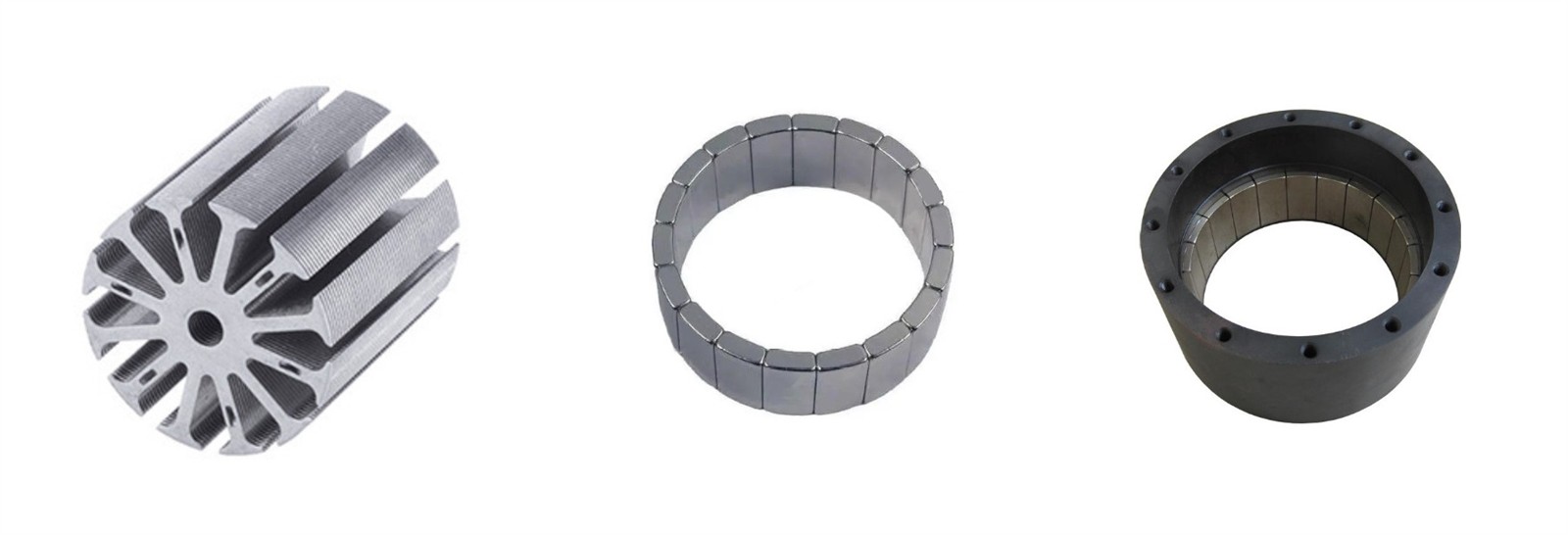

Sklop rotora s permanentnim magnetom uključuje jezgro rotora i osovinu rotora. Osovina rotora prolazi kroz otvor osovine jezgra rotora i pričvršćena je zajedno sa jezgrom rotora. Odlikuje se po tome što se na vanjskoj strani rotorskog jezgra nalazi nekoliko izbočina. Magnetne pločice su međusobno pričvršćene između dva susjedna izbočina.

Budući da je jezgro rotora opremljeno s nekoliko izbočina, a magnetna pločica je pričvršćena na gvozdeno jezgro rotora kroz strukturu bosa, to može osigurati da su magnetna pločica i jezgro rotora dobro pozicionirane. Osim toga, unutrašnja strana magnetne pločice i kontaktna površina na vanjskoj strani jezgre rotora su premazane ljepilom, što dodatno osigurava da je sklop između jezgre rotora i magnetne pločice čvrst i pouzdan; pored toga, postoji nekoliko prolaznih utora na jezgru rotora, koji efikasno sprečavaju osovinu rotora od odlične magnetne provodljivosti i curenja magnetnog fluksa, jednostavne strukture, lakog sklapanja i niske cene proizvodnje.

primjena:
Magnetni rotorski sklop nalazi primenu u raznim industrijama i uređajima u kojima je potrebna konverzija električne energije u mehaničku ili obrnuto. Neke uobičajene primjene sklopova magnetnog rotora uključuju:

1. Električni motori;
2. Generatori;
3. Magnetski levitacioni sistemi;
4. Magnetic Bearings;
5. Magnetne spojnice: Magnetni rotorski sklopovi se koriste u magnetnim spojnicama, koje se koriste za prijenos obrtnog momenta između dvije rotirajuće osovine bez ikakvog fizičkog kontakta. Magnetno polje koje generiše sklop rotora prolazi kroz nemagnetnu barijeru, omogućavajući prenos obrtnog momenta uz održavanje hermetičkog pečata. Magnetne spojnice se koriste u pumpama, mješalicama i drugim aplikacijama gdje je rad bez curenja kritičan;
6. Magnetne mešalice: Magnetni rotorski sklopovi se koriste u laboratorijskim magnetnim mešalicama. Ove mješalice koriste rotirajuće magnetno polje za pokretanje magnetne šipke za miješanje unutar posude, olakšavajući miješanje ili miješanje tekućina ili otopina. Magnetne miješalice se obično koriste u kemijskim laboratorijama, farmaceutskim istraživanjima i biološkim primjenama.
