Ultra visokotemperaturni SmCo magnet

Istraživački centar magneta od samarijum kobalta uključuje SmCo magnet visokih performansi, SmCo magnet sa kompenzacijom temperature i SmCo magnet ultra visoke temperature. Primarna razlika između ultra visokotemperaturnog SmCo magneta i konvencionalnog Sm(Co, Cu, Fe, Zr)_zmagneti je sadržaj samarija, kobalta i gvožđa. The_Hcjvrijednost konvencionalnog Sm(Co, Cu, Fe, Zr)_zmagneti su relativno visoki, a zatim koercitivnost brzo opada s povećanjem temperature i maksimalne radne temperature T_wje samo 300 stepeni Celzijusa. Dok su ultra visokotemperaturni SmCo magneti vrsta permanentnog magneta sa relativno niskim temperaturnim koeficijentom intrinzične koercitivnosti_Hcj. Razvijen je podešavanjem sastava i parametara procesa konvencionalnog Sm(Co, Cu, Fe, Zr)_zmagneti.

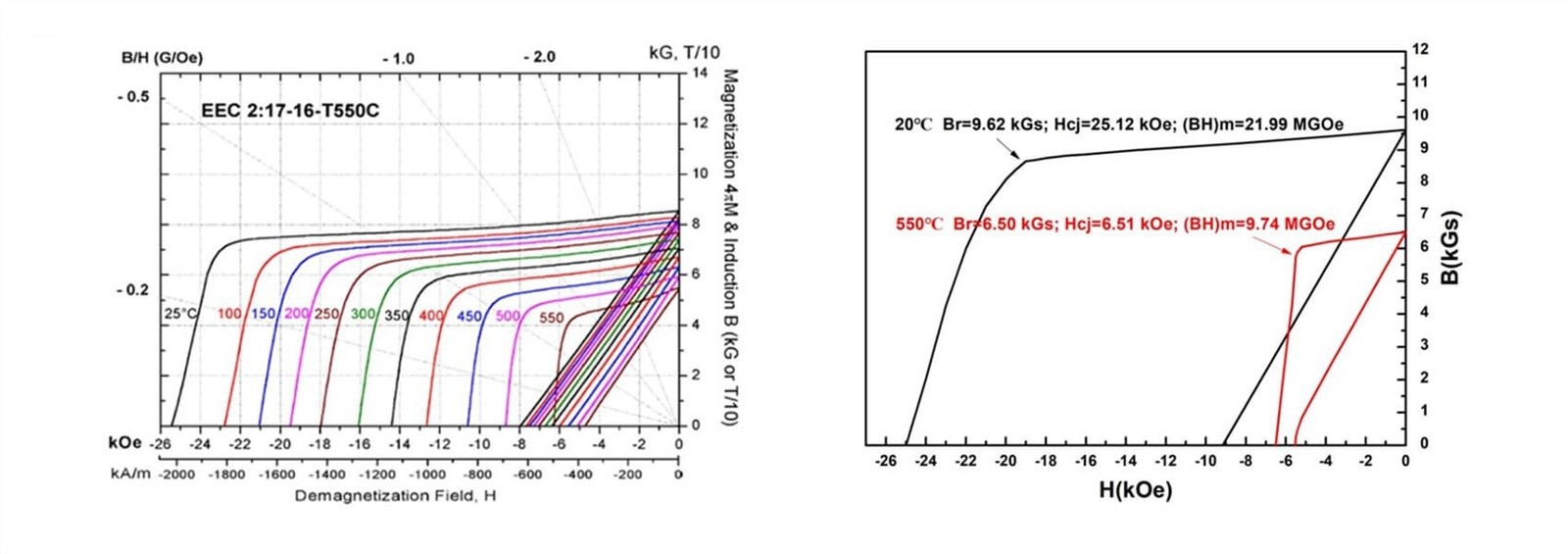

Termička stabilnost trajnih magneta u suštini sadrži dvostruke definicije. Prvi je temperaturni koeficijent remanencije_Brtreba imati dovoljno nisku apsolutnu vrijednost, tada se magnetni fluks malo mijenja u rasponu od sobne temperature i visoke temperature. Druga definicija je da nepovratni gubitak fluksa otvorenog kola treba da bude dovoljno nizak. T_wje podređen drugoj definiciji prema kojoj magneti na zahtjev imaju dovoljno visoku unutarnju koercitivnost sobne temperature Hcj i nisku_Hcj. Kombinovani efekat ova dva parametra može učiniti da Hcj zadrži višu vrednost pod visokom temperaturom i tako izbegne pojavu tačke kolena u drugom kvadrantu. Linearna BH kriva u drugom kvadrantu je kritična za sve dinamičke primjene, posebno za motore. Mnoga istraživanja su pokazala da se apsolutna vrijednost smanjuje_Hcjmože poboljšati T_wefikasno u poređenju sa poboljšanjem sobne temperature Hcj kada je sastav u osnovi određen. Studije su takođe pokazale_Hcjse odnosi na dimenziju ćelijske strukture u Sm₂(Cu, Cu, Fe, Zr)₁₇. The_Hcjvrijednost se smanjuje sa smanjenjem dimenzije ćelijske strukture. Što je veći sadržaj samarija i kobalta, to je više Sm(Co, Cu)₅ćelijske granične faze, što je korisno za formiranje fine ćelijske strukture i smanjenje temperaturnog koeficijenta intrinzične koercitivnosti. Za ultravisokotemperaturni SmCo magnet, BH krive u cijelom temperaturnom rasponu od 25 do 550 stepeni Celzijusa prikazane su kao linija bez tačke koljena. SDM je već ovladao masovnom proizvodnjom ultra visokotemperaturnog SmCo magneta optimizacijom višestepenog procesa termičke obrade i izgradnjom optimalne ćelijske strukture.
